电缆桥架XQJ系列型号形式类别规格及空间布置图
XQJ高强轻钢桥架型号表示方法如下图：
第一个“系列”（Series）：XQJ，表示电缆桥架系列，DJ表示大跨距系列；
第二个“形式”（From）:表示结构形式，用中文中第一个汉语拼音的大写字头：T为梯级式， P为托盘式，C为槽式，ZH为组合式；
第三个“类别”（Type）:表示类别种类序号，用阿拉伯数字或英文字母表示；
第四个“规格”（Size）:表示规格或规格序号，用阿拉伯数字表示。

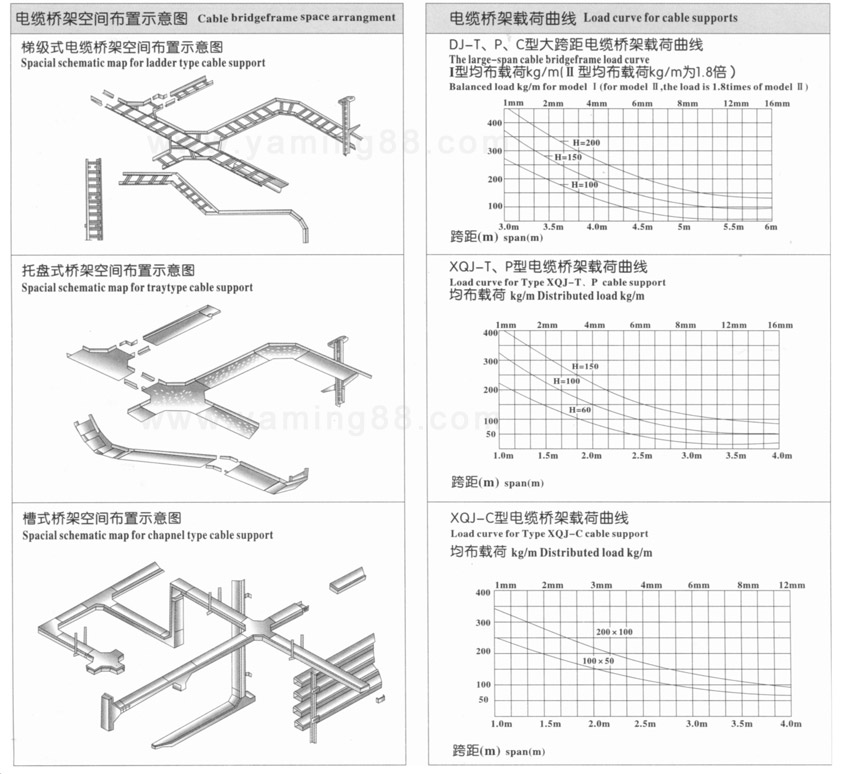

梯级式桥架空间布置示意图
托盘式桥架空间布置示意图
槽式桥架空间布置示意图
电缆桥架的载荷曲线分布示意图
一、DJ-T\P\C型大跨距电缆桥架载荷曲线；
二、XQJ-T\P型电缆桥架载荷曲线
三、XQJ-C型电缆桥架载荷曲线
